規格參數
確認接口類型、端口速率、傳輸距離、單/雙端口、功耗、安裝形態和是否需要配套線纜或光模塊。

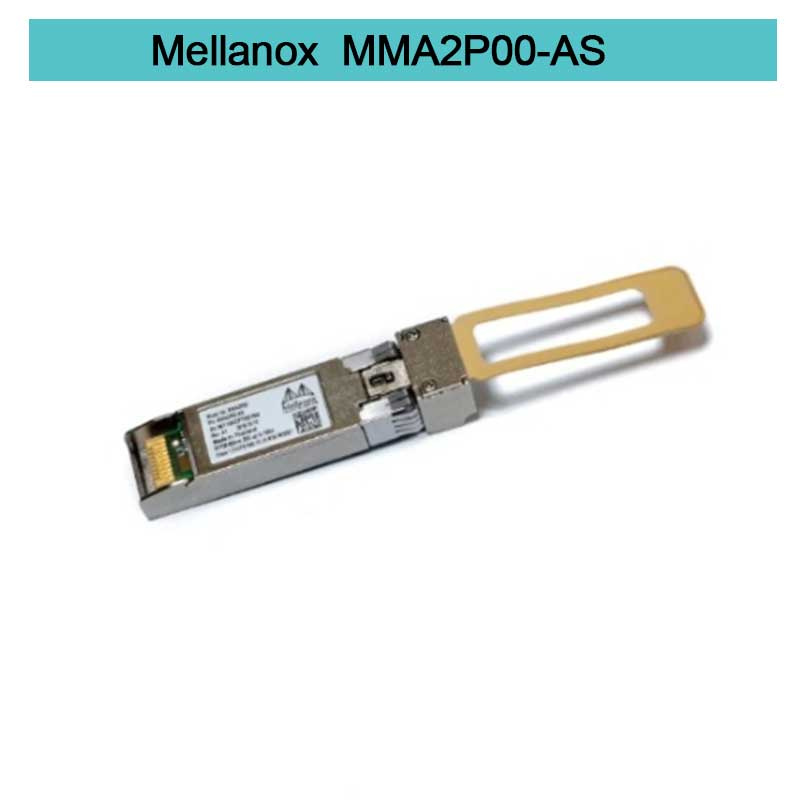

NVIDIA® MMA2P00-AS是一款可插拔的SFP28光收發器，專為25GbE乙太網路設計。它採用Mellanox集成電路技術，以低功耗實現高性能。該收發器通過一對多模光纖（MMF）運行，使用850納米的標稱波長，並符合SFF-8402標準。
MMA2P00-AS在電氣側配備了一個標準SFP28連接器，用於連接支援IEEE 802.3bm的主機系統。其光學連接器為雙工LC/UPC（無糾纏）連接器，適用於一對多模光纖。根據SFP28 MSA（SFF-8472）的規定，可通過兩線（I2C）管理接口實現溫度、電源電壓和光功率的數字診斷監測功能。
該收發器為25Gb/s速率的光發射機和接收機提供了可選擇的重新定時功能，並且還支援更低的比特率。發射機具有可編程的輸入均衡器和輸入靜噪功能，而接收機則具有可編程的輸出幅度和預加重功能。
嚴格的生產測試確保了最佳的即開即用安裝體驗、性能和耐用性。
主要特點
高達25Gb/s的資料傳輸速率
Tx和Rx均可選擇重新定時
可編程的接收（Rx）輸出增強和發射（Tx）輸入均衡器
雙工LC/UPC插座
符合SFF-8402標準的SFP28
3.3V電源
SFP28功率級別1
功耗（最大）1.0W
1類激光安全
在25Gb/s的傳輸速率下，OM4多模光纖的最大傳輸距離可達100米，而OM3多模光纖的最大傳輸距離可達70米
熱插拔
符合ROHS
符合IEEE 802.3 10/25GBASE-SR標準
符合SFF-8472標準的I2C管理接口
| Parameter (per lane) | Min | Typ | Max | Units | Notes |
| Signaling rate | -100ppm | 25.78125 | +100ppm | Gb/s | --- |
| Transmitter | |||||
| Differential data input swing at TP1a | IEEE 802.3bm83E.3.1.2 | --- | 900 | mVpp | 1 |
| Inner Eye Height (EH6) | 95 | --- | --- | mV | |
| Input differential impedance | --- | 100 | --- | Ω | |
| Differential input return loss | Meets equation (83E–5) in IEEE 802.3bm | dB | --- | ||
| Receiver | |||||
| Differential output return loss | Meets equation (83E–5) in IEEE 802.3bm | dB | --- | ||
| Differential data output swing at TP4 | 270 | --- | 850 | mVpp | --- |
