規格參數
確認接口類型、端口速率、傳輸距離、單/雙端口、功耗、安裝形態和是否需要配套線纜或光模塊。
MFP7E10-N015 光纖電纜用於將 2 個交換器互連在一起或將交換器互連到 2 個網路適配器。該電纜可與可插拔光學 400GbE/NDR 收發器配合使用，例如用於交換器端 InfiniBand 和乙太網路系統的 Nvidia MMA4Z00-NS 雙連接埠 OSFP DR8 收發器，以及 ConnectX-7 網路適配器和 BlueField-3 DPU 中的 MMA4Z00-NS400 （OSFP） 或 MMA1Z00-NS400 （QSFP112）。
-雙連接埠 OSFP 收發器必須在兩個 MPO-12/APC 連接埠（直式或 1：2 分路器）中使用相同的光纖類型，並且不能混合使用。
-50 米規格假設鏈結中有兩個光配線架，總共有 4 個光連接器接點
-多模光纖使用行業標準的 Aqua 光纖護套顏色
-護套為低煙、零鹵素 （LSZH） 類型，可在發生火災時減少有毒煙霧。
-該連接器有一個 NVIDIA 綠色連接器外殼，表示 MPO-12/APC。MPO-12/UPC 通常是用於超扁平波蘭連接器的藍色外殼。
-MPO-12/APC 連接器不能與 MPO-12/UPC 超扁平拋光連接器一起使用，後者通常用於 4x25G-NRZ （100G） 和 4x50G-PAM4 （200G） 收發器，因為光纖拋光不同且無法配接。
-分體端可以同時支援 OSFP 和/或 QSFP112 收發器，具體取決於適配器類型。

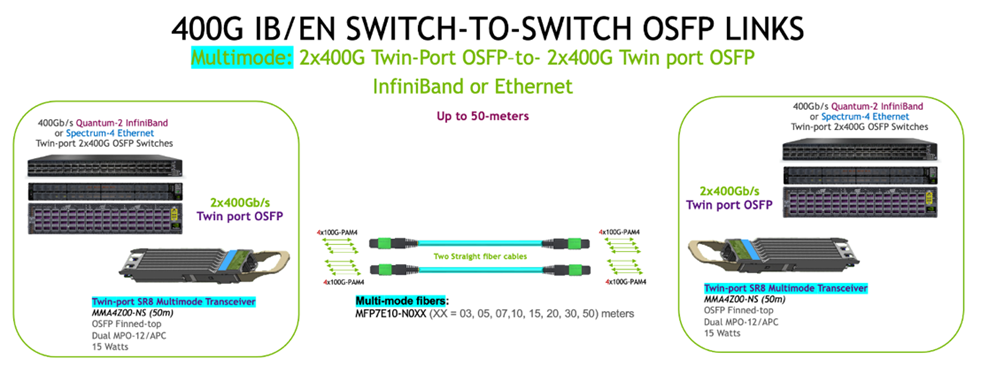

交換器-交換器和交換器-適配器鏈結中的 MFP7E10-N015：
品牌 | 邁絡思/Mellanox |
型號 | MFP7E10-N015（980-9I57Y-000015 ） |
長度 | 15M |
分類 | 跳線 |
連接器詳細資訊
MFP7E10-Nxxx 光纖纜線有 8 根單獨的光纖，每個方向 4 根。定位鍵與對準銷一起定義光纖位置編號方案。
MPO 連接器是角度拋光 （APC） 類型，可提供最小的光信號反射，以實現最佳信號完整性。

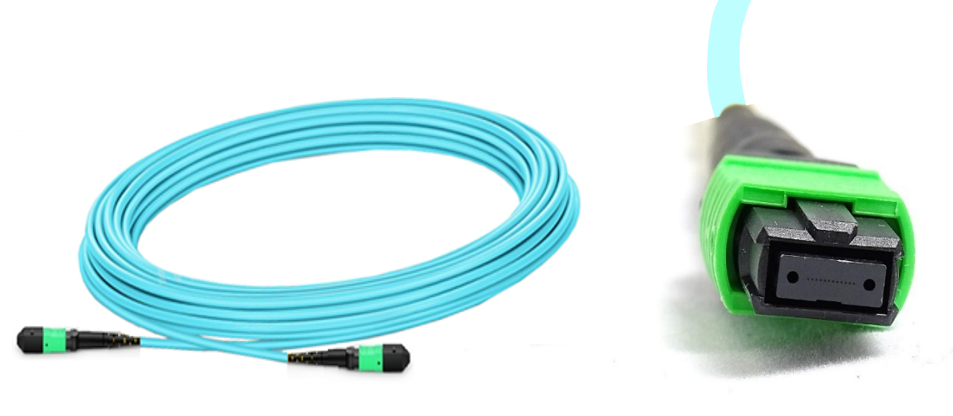

帶 MPO/APC 連接器的多模光纖電纜：

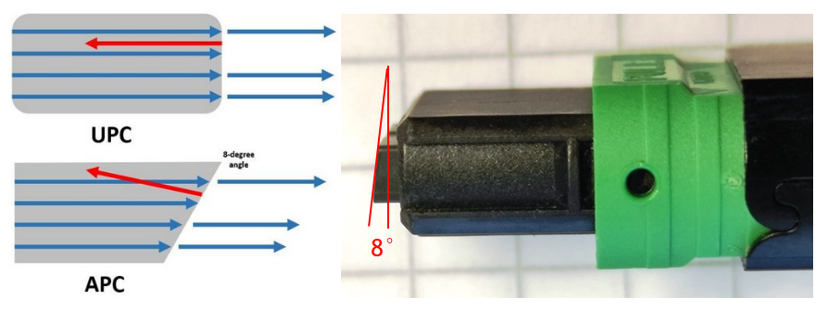

MPO/APC 連接器的詳細資訊：

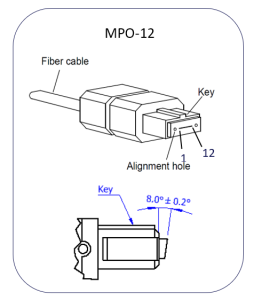

收發器具有對準引腳，用於將電纜連接器精確定位在光束上。光纖纜線具有與收發器引腳匹配的對齊孔。帶對準孔和定位鍵的 MPO 連接器：

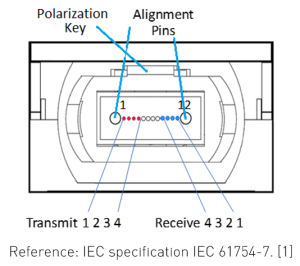

Optical Receptacle and Lane Assignment（收發器，前視圖）：
操作注意事項
電纜隨附防塵帽，可保護連接器在運輸和安裝過程中免受污染。在安裝時插入電纜之前，不應取下蓋子。在將光纖纜線插入收發器之前，請始終使用光纖連接器清潔劑清潔電纜和收發器連接器，以去除任何污染。使電纜遠離任何液體。
光纖纜線沒有導電部件，對 ESD 不敏感。但是，它們會插入 ESD 敏感收發器。因此，在安裝過程中必須遵守標準的 ESD 處理預防措施。
