規格參數
確認接口類型、端口速率、傳輸距離、單/雙端口、功耗、安裝形態和是否需要配套線纜或光模塊。
相容性結論

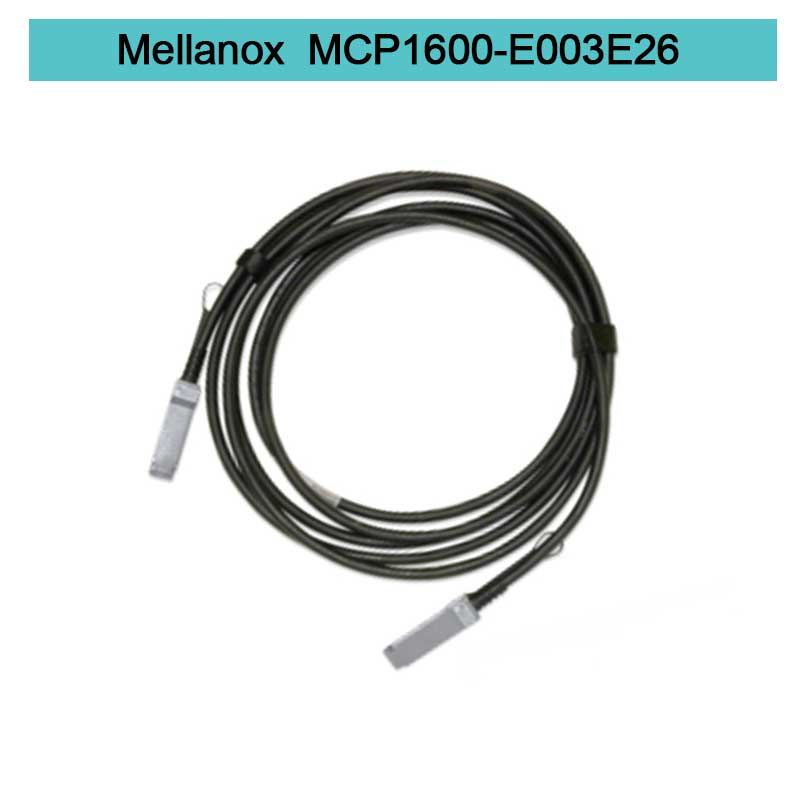

MCP1600-E003E26 的物理形態是 3 米 QSFP28 無源銅纜，現有資料將其定位於 100Gb/s InfiniBand EDR。連接器能插入並不等於鏈路一定可用，兩端端口模式、協議、韌體、線纜識別和速率協商都需要一致。
五項相容檢查
- 兩端型號：記錄交換器、網卡或伺服器介面卡的完整型號。
- 端口模式：確認兩個 QSFP28 端口均支援目標 InfiniBand EDR 模式。
- 韌體版本：按設備版本和線纜訂貨號查閱可用的相容說明。
- 物理路徑：確認 3 米長度合適，並符合彎曲半徑、受力和機櫃走線要求。
- 鏈路測試：觀察鏈路狀態、協商速率、錯誤計數和持續負載穩定性。
連接方式比較
| 方式 | 典型適用情況 | 主要核對項 |
|---|---|---|
| 無源 DAC | 短距、低功耗的機櫃內或相鄰設備鏈路 | 長度、彎曲半徑、編碼和端口支援 |
| AOC | 需要更長距離或較輕線纜 | 設備編碼、功耗、路徑和維護方式 |
| 光模組加光纖 | 結構化佈線或更長距離 | 模組、光纖類型、波長、極性和距離 |
上線前測試記錄
- 記錄兩端設備如何識別線纜。
- 確認目標速率持續穩定，沒有持續增加的錯誤。
- 執行代表性負載並監控計數器和溫度。
- 保存端點、韌體、端口與線纜 OPN。
常見問題
跨品牌設備一定不支援嗎？
不能直接下結論，但也不能只憑介面類型認定相容。應使用明確支援資料或受控互通測試。
3 米線纜難以走線怎麼辦？
不要拉扯或超出彎曲限制，應先比較適合距離的 AOC 或光纖方案。
核驗邊界：本頁提供核對方法，不作通用相容承諾；可用結果由實測端點與韌體組合決定。
